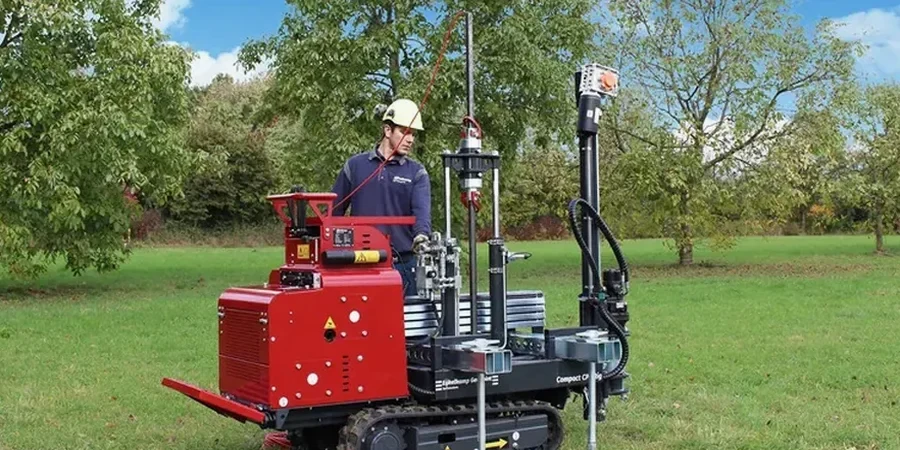

En Arica, la combinación de suelos salinos y depósitos eólicos suele jugar malas pasadas cuando solo se mira el SPT. La sal cristalizada en los poros puede dar una falsa resistencia a la penetración que luego, al humedecerse por riego o filtraciones, se desploma. Llevamos años trabajando en el borde costero y en los valles del interior, y el CPT es la herramienta que más nos ha ayudado a entender la estratigrafía real sin el sesgo del operador. El equipo de 20 toneladas empuja el cono a velocidad constante de 2 cm/s, registrando resistencia de punta, fricción lateral y presión de poros cada centímetro. Esto en la práctica nos permite detectar lentes de arena suelta bajo costras salinas que un golpeo estándar simplemente no ve. Y en zonas con napa freática alta, como el sector de Chinchorro, la medición de presión intersticial durante el hincado es clave para predecir el comportamiento drenado o no drenado de la cimentación. Complementamos siempre con ensayos de granulometría para correlacionar el tipo de suelo con la clasificación de Robertson, porque el cono da números, pero la mineralogía local manda.
Un centímetro de registro CPT en Arica equivale a tres golpes de SPT interpretados; la diferencia te la jugás en la predicción de asentamientos.
Enfoque y alcance del trabajo
Contexto geotécnico local
En una obra sobre depósitos de arena eólica en el sector norte de Arica, cerca del morro, el SPT marcaba rechazo a los 12 metros y todos asumieron grava. El CPT pasó esas capas cementadas y reveló un estrato de arena limosa suelta de tres metros justo debajo, saturada y con riesgo de licuefacción ante un sismo de diseño tipo NCh433. Sin ese dato, las pilas de fundación habrían quedado cortas y el edificio expuesto a un asentamiento diferencial severo. En zonas sísmicas como esta, donde la aceleración efectiva de diseño supera los 0.40g, ignorar un perfil continuo de resistencia es jugar con fuego. La medición de la presión de poros durante la penetración permite además identificar capas drenantes que disipan el exceso de presión intersticial, algo que un SPT con recuperación de muestra alterada ni roza. Por eso integramos el CPT con el análisis de licuefacción de Robertson y Wride, correlacionando el índice de comportamiento del suelo con la resistencia cíclica normalizada.
¿Necesita una evaluación geotécnica?
Respuesta en menos de 24h.
La forma más rápida de cotizar
Email: contacto@sondajespt.com
Normativa técnica vigente
ASTM D5778-20 Standard Test Method for Electronic Friction Cone and Piezocone Penetration Testing of Soils, NCh3171 Geotecnia - Ensayo de Penetración de Cono (CPT), NCh433.Of1996 Mod.2012 Diseño sísmico de edificios
Servicios técnicos asociados
CPT Estándar (qc, fs)
Perfil continuo de resistencia de punta y fricción lateral. Clasificación de suelo por ábaco de Robertson. Ideal para identificar espesores de relleno y zonas blandas en fundaciones superficiales del valle de Azapa.
CPTu con Piezocono
Medición simultánea de presión de poros en el borde del cono. Determinación del coeficiente de consolidación in situ por ensayo de disipación. Imprescindible en suelos finos saturados y para análisis de licuefacción.
SCPTu - Cono Sísmico
Adquisición de velocidades de onda de corte Vs cada metro mediante geófono triaxial integrado. Cálculo directo del módulo de corte máximo G0 y categorización sísmica del sitio según NCh433.
Parámetros típicos
Preguntas frecuentes
¿Cuál es el costo de un ensayo CPT en Arica?
El precio varía entre $88.000 y $121.000 por metro lineal, dependiendo de la profundidad total, la accesibilidad del sitio y si se requiere cono sísmico o piezocono. Para campañas superiores a 50 metros lineales podemos ajustar el valor unitario.
¿En qué se diferencia el CPTu del CPT estándar?
El CPTu incluye un transductor de presión en el cono que mide la presión de poros durante el hincado. Esto permite detectar estratos drenantes, evaluar el riesgo de licuefacción y ejecutar ensayos de disipación para estimar el coeficiente de consolidación in situ.
¿Pueden penetrar capas de caliche o conglomerado?
Depende del espesor y la cementación. Nuestro equipo de 20 toneladas atraviesa costras finas, pero ante rechazo pre-perforamos con barrena helicoidal hasta atravesar la capa dura y luego continuamos el CPT. No forzamos el tren de varillas para evitar daños en los sensores.
¿Cuánto tiempo toma ejecutar un CPT de 20 metros?
En condiciones normales, entre 45 y 60 minutos de penetración continua, más el tiempo de montaje del equipo y las pausas para disipación si se solicita CPTu. El informe digital con gráficos de qc, fs y Rf se entrega en 24 horas hábiles.
