Confiar ciegamente en correlaciones SPT sin verificar con ensayos directos es uno de los errores más frecuentes que observamos en proyectos de Arica, particularmente cuando se intervienen terrazas costeras con presencia de horizontes cementados por sales. La heterogeneidad del subsuelo local, influenciada por la deposición eólica y la humedad capilar del valle de Azapa, puede generar sobrestimaciones peligrosas de la capacidad de soporte. El ensayo de placa de carga (PLT) elimina esa incertidumbre porque aplica una presión controlada sobre el terreno en condiciones in situ, midiendo la respuesta carga-asentamiento directamente. En nuestra unidad técnica aplicamos procedimientos bajo la normativa NCh1508 vigente, utilizando placas circulares rígidas y sistemas de reacción anclados que aseguran la aplicación axial de la carga incluso en las arenas limosas de baja compacidad que caracterizan a los suelos del borde litoral de Arica.
La placa de carga en Arica no solo mide la resistencia; detecta el colapso por humedecimiento que las correlaciones indirectas suelen pasar por alto en suelos salinos cementados.
Enfoque y alcance del trabajo
Contexto geotécnico local
Un galpón logístico de 1500 m² proyectado sobre depósitos arenosos con intercalaciones de ceniza volcánica en el sector de Las Maitas comenzó a mostrar asentamientos diferenciales de hasta 4 cm en los primeros seis meses de operación. La investigación post-constructiva reveló que el estudio geotécnico original había inferido tensiones admisibles mediante correlaciones indirectas, sin ejecutar ensayos de placa de carga en los estratos más compresibles. En Arica, donde las costras salinas superficiales pueden enmascarar capas subyacentes de baja rigidez, el riesgo de colapso por humedecimiento es real y está documentado. Saltarse la verificación directa con PLT en estructuras sensibles a asentamientos significa exponer la cimentación a deformaciones que ningún cálculo de gabinete puede predecir con exactitud, especialmente cuando el nivel freático somero en zonas cercanas al río San José modifica estacionalmente la capacidad portante del suelo.
¿Necesita una evaluación geotécnica?
Respuesta en menos de 24h.
La forma más rápida de cotizar
Email: contacto@sondajespt.com

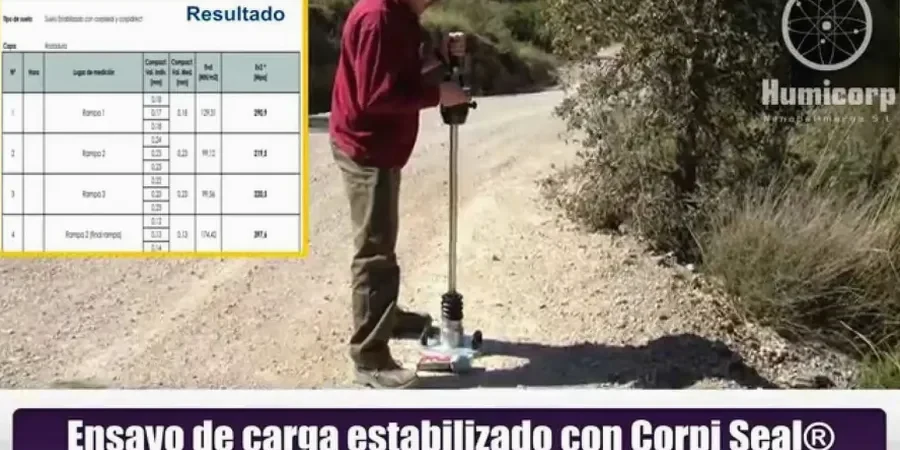

Video explicativo
Normativa técnica vigente
NCh1508 – Geotecnia – Ensayo de placa de carga estática en suelos, NCh433.Of1996 – Diseño sísmico de edificios (para demanda sobre cimentación), NCh2369.Of2003 – Diseño sísmico de estructuras e instalaciones industriales, NCh3171 – Diseño geotécnico de fundaciones (compatibilidad con EC7 adaptado)
Servicios técnicos asociados
Ensayo PLT para Cimentaciones Superficiales y Losas
Ejecución del ensayo de placa de carga según el protocolo de la NCh1508, orientado a la determinación de la tensión admisible para fundaciones directas y losas de pavimento industrial. Incluye el cálculo del coeficiente de reacción vertical (Ks) y el módulo de deformación del terreno en ciclos de carga primaria y recarga.
Control de Compactación de Plataformas mediante PLT
Verificación de la capacidad portante en rellenos estructurales y plataformas compactadas. Se emite un informe con curvas carga-asentamiento, tensión admisible para el nivel de deformación especificado y comparación con los requisitos del proyecto, permitiendo liberar capas de terraplén con datos directos de campo.
Parámetros típicos
Preguntas frecuentes
¿Cuándo es obligatorio realizar un ensayo de placa de carga en Arica en lugar de confiar en correlaciones SPT?
La NCh1508 recomienda el ensayo directo de placa de carga cuando el terreno presenta heterogeneidades marcadas o cementaciones salinas, situación común en los suelos de Arica. Es obligatorio en proyectos donde los asentamientos diferenciales pueden comprometer la funcionalidad de la estructura, especialmente en suelos con potencial de colapso por humedecimiento, donde las correlaciones indirectas no logran capturar el comportamiento real del material.
¿Qué diámetro de placa se debe usar en suelos arenosos de la zona costera de Arica?
Para las arenas limosas de la terraza costera de Arica empleamos preferentemente placas de 450 mm o 600 mm de diámetro, ya que los bulbos de presión generados por placas menores no alcanzan a representar la masa de suelo afectada por una cimentación real. La norma NCh1508 establece que el diámetro debe ser al menos cinco veces el tamaño máximo de partícula, pero en la práctica local priorizamos la placa de mayor diámetro que permita la logística del sitio sin perder representatividad.
¿Qué diferencia hay entre el módulo de reacción (Ks) y el módulo elástico (E) que se obtienen del ensayo de placa?
El módulo de reacción Ks se calcula directamente como la relación entre la presión aplicada y el asentamiento medido en el plato de carga, y se usa típicamente para diseño de losas y pavimentos mediante modelos de Winkler. El módulo elástico E se deriva aplicando la teoría de la elasticidad para un medio semi-infinito (Boussinesq) y requiere asumir un coeficiente de Poisson adecuado para el tipo de suelo presente en Arica. Ambos parámetros se entregan en el informe final con la curva de calibración completa.
¿Cuál es el costo referencial de un ensayo de placa de carga en Arica?
El precio para un ensayo de placa de carga en Arica, incluyendo movilización de equipo, ejecución del ensayo con ciclos de carga y descarga, y emisión del informe geotécnico firmado, se sitúa en un rango entre $411.000 y $586.000, dependiendo de la profundidad de la excavación requerida y del sistema de reacción que exija el punto de prueba. Ver más.
